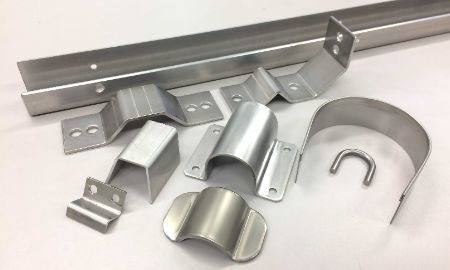

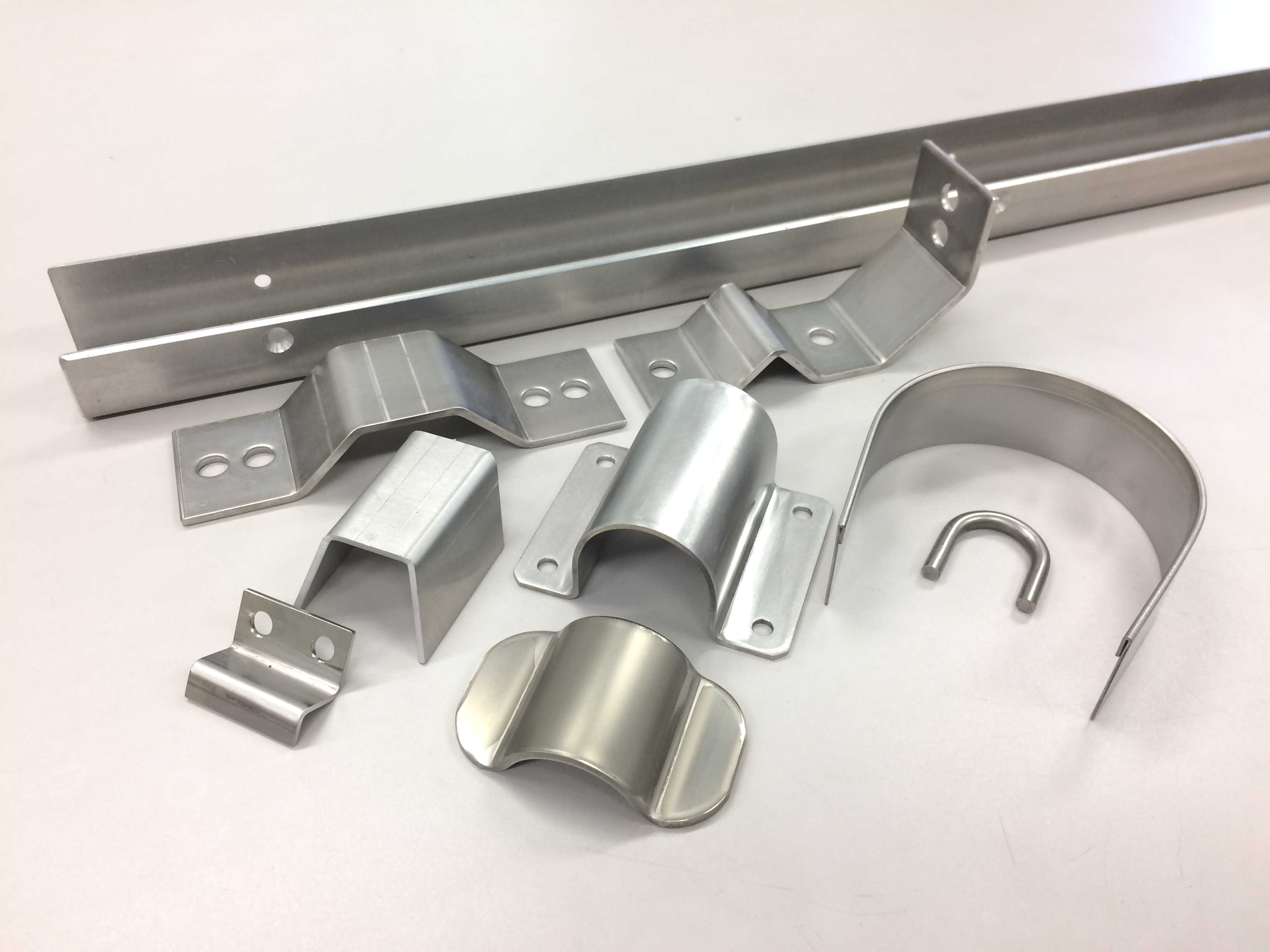

▮ レーザー切断加工＋曲げ加工

◎ 曲げ加工可能です、各種曲げ金型をそろえております。　↓加工サンプル

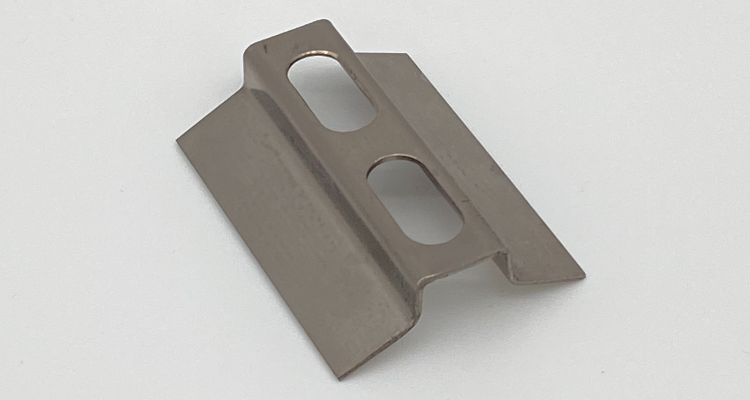

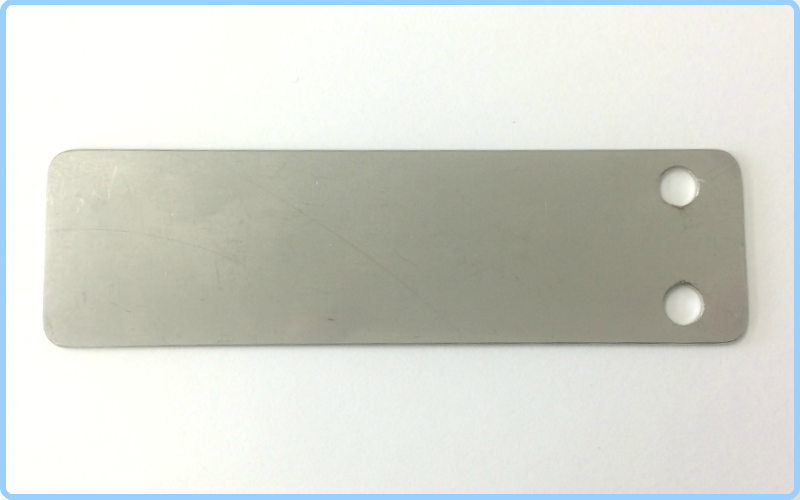

◇ チタン2種ｔ1.0
曲げ後にマシニングで長穴加工。

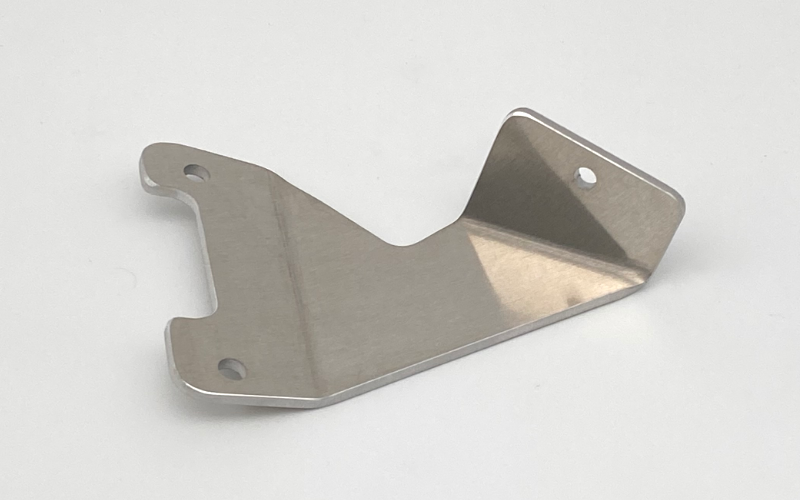

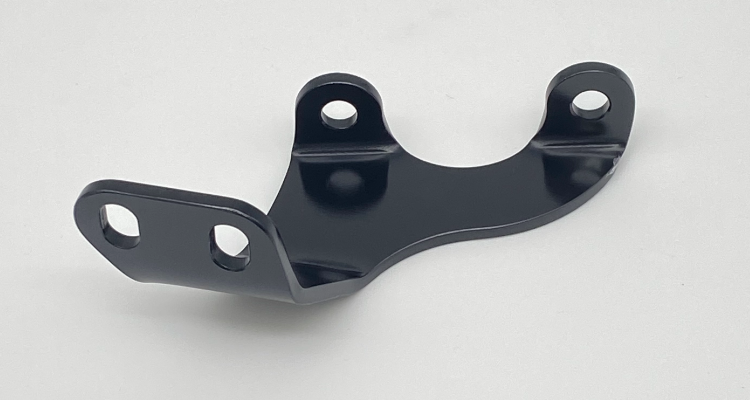

◇ アルミA5052
曲げ加工後に黒アルマイト加工。

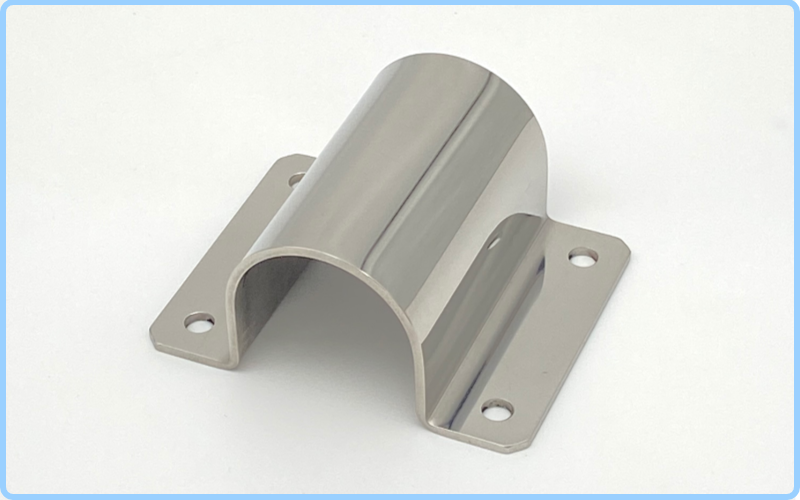

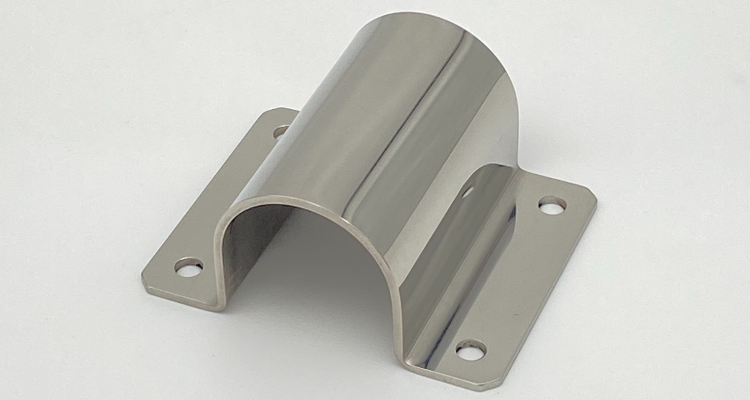

◇ ステンSUS304ｔ2

Ｒ曲加工＋L曲げ加工＋バフ研磨。

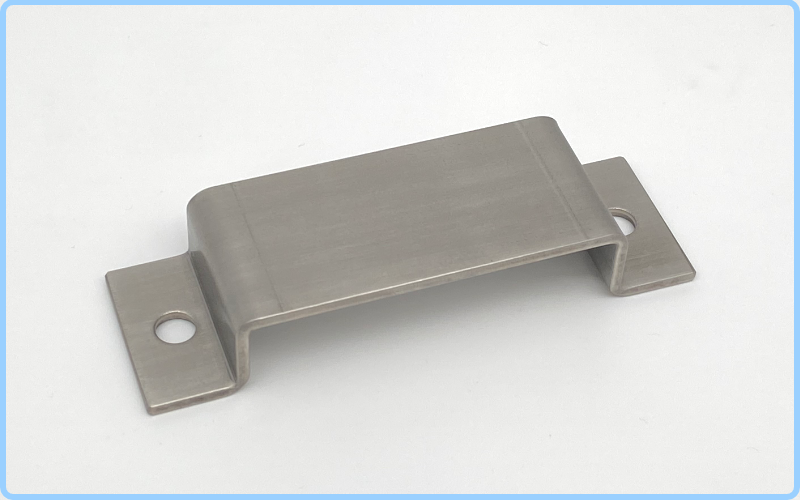

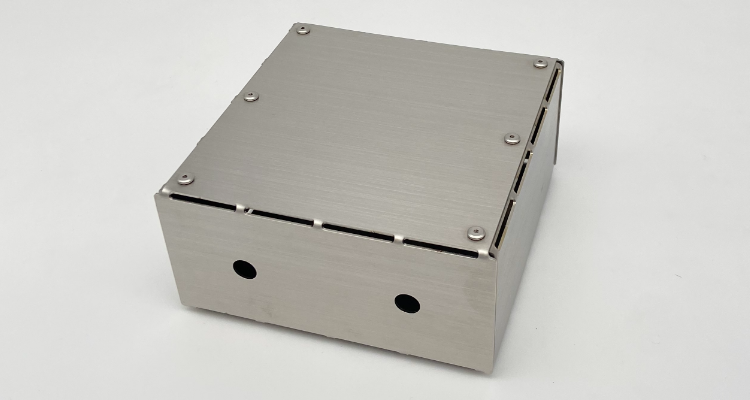

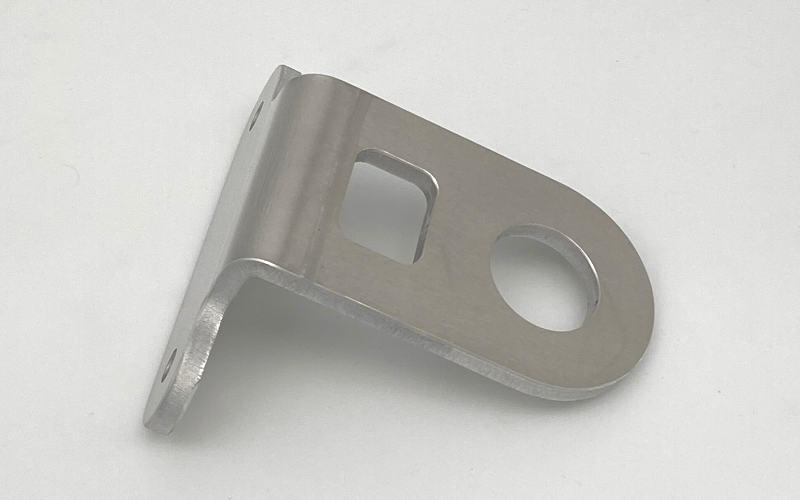

◇ ＳＵＳ304ｔ1ＨＬ

L曲げ加工＋タップ＋ボルト組立。

▮ ダブルアクションサンダーによるバリ取りとジョイント

◎ ジョイント取りと裏側のバリ取りはサンドペーパーで行います、ご希望がございましたらご相談下さい。

◇ レーザー切断後の裏側。

◇ サンドペーパーバリ取り。

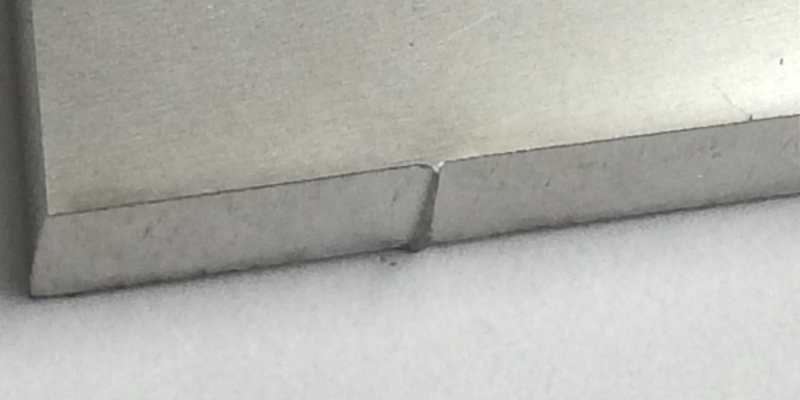

◇ジョイント部分。

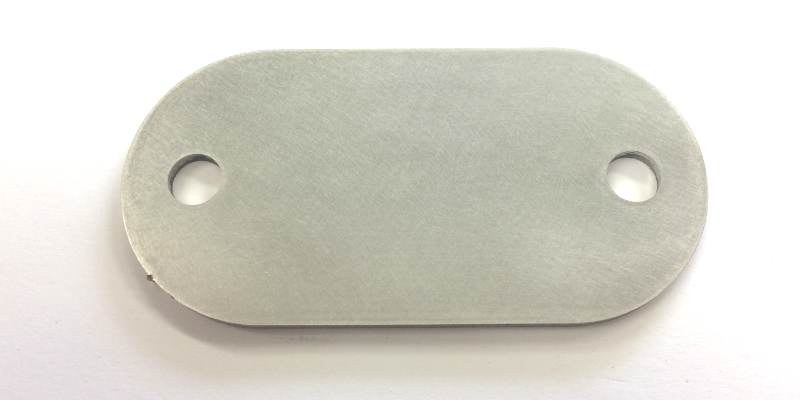

◇ジョイント取り後。

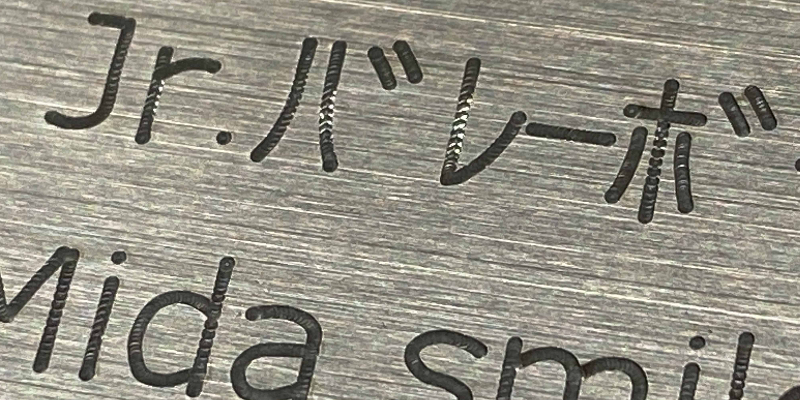

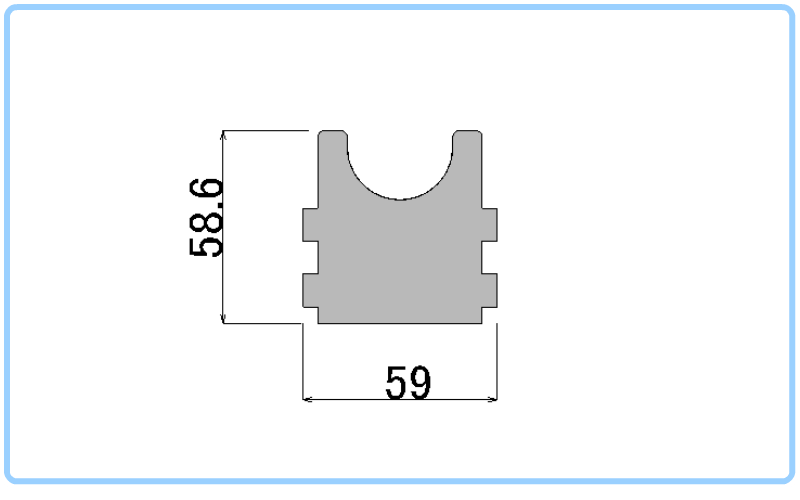

ケガキサンプル。

▮ レーザー切断加工とＲ面取り・コバ面取り・バフ研磨を一貫して行えます。

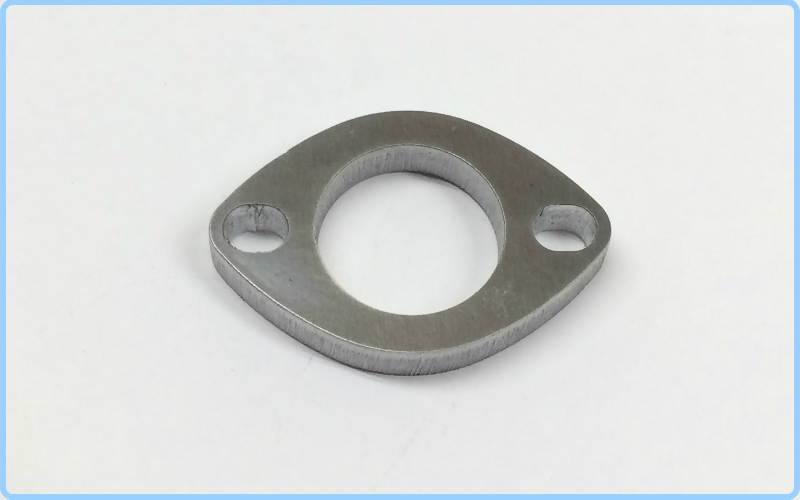

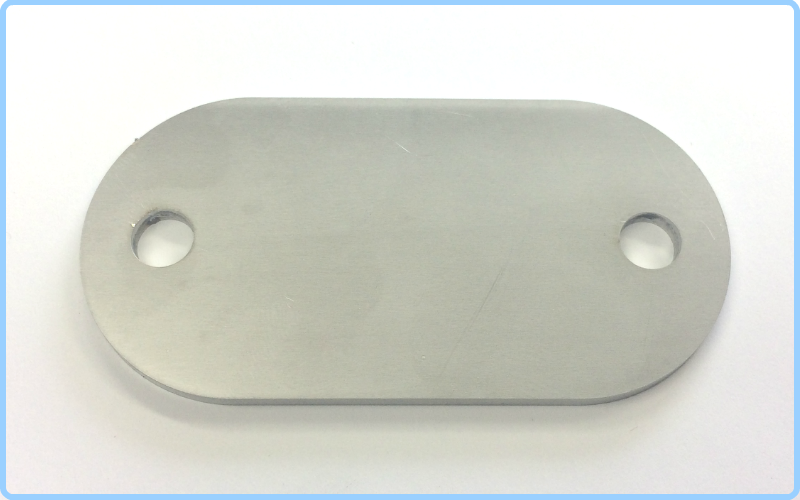

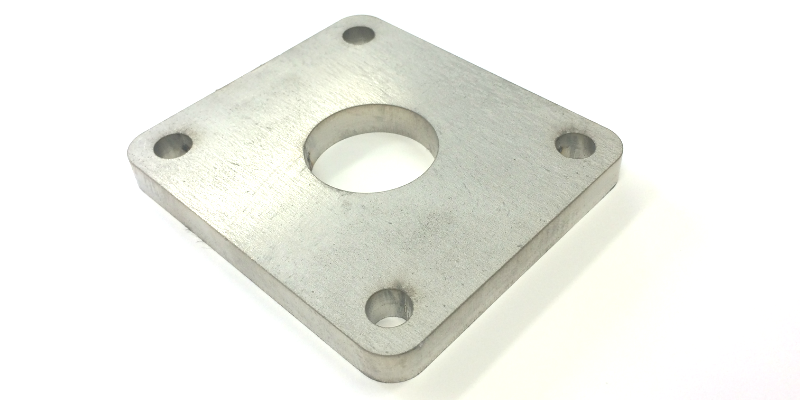

◇ ステンレスの№１（ｔ6～）
表面が白くてザラザラを
消してほしい　➝

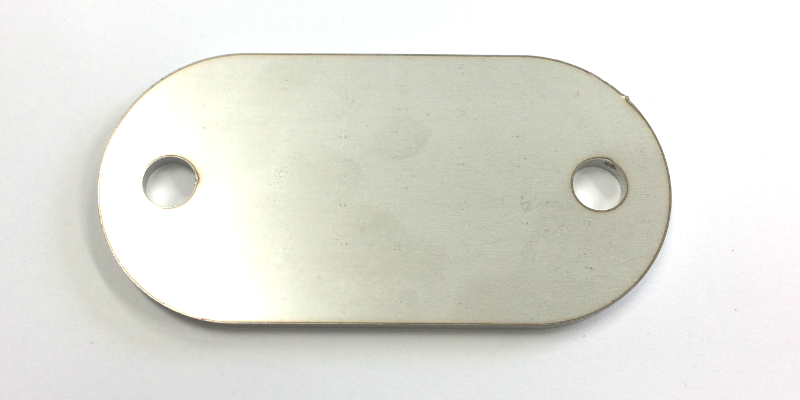

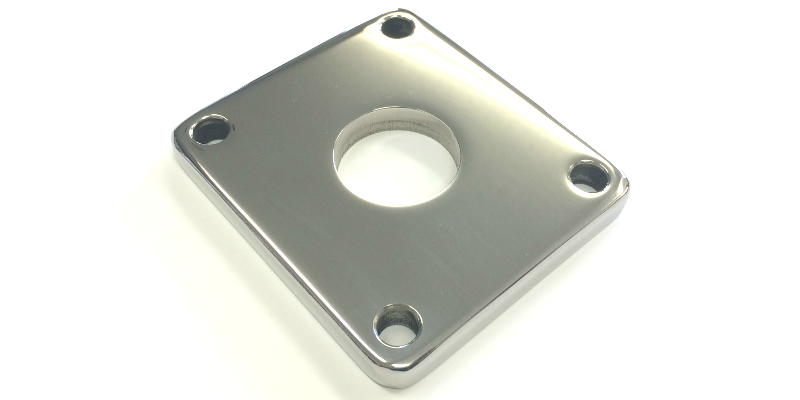

◇ バフ研磨によりピカピカ
　C/Ｒ面取りできます。
　皿もみ面取りも可能です。

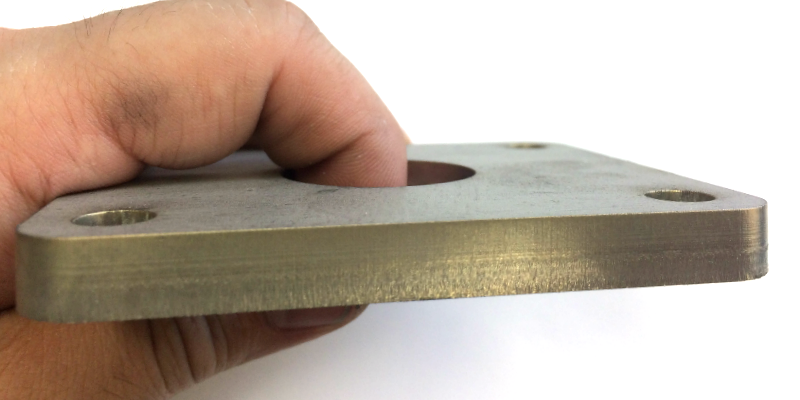

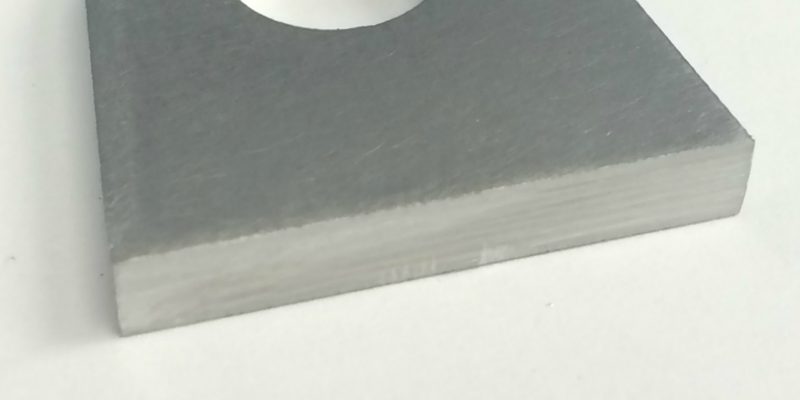

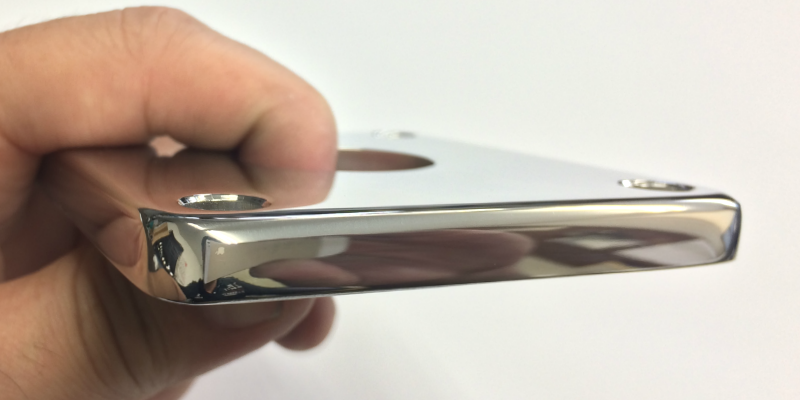

◇ レーザーカットの側面（コバ面）

　ギザギザを消してほしい　➝

◇ バフ研磨で綺麗にし

　エッジもC/Ｒ加工出来ます。

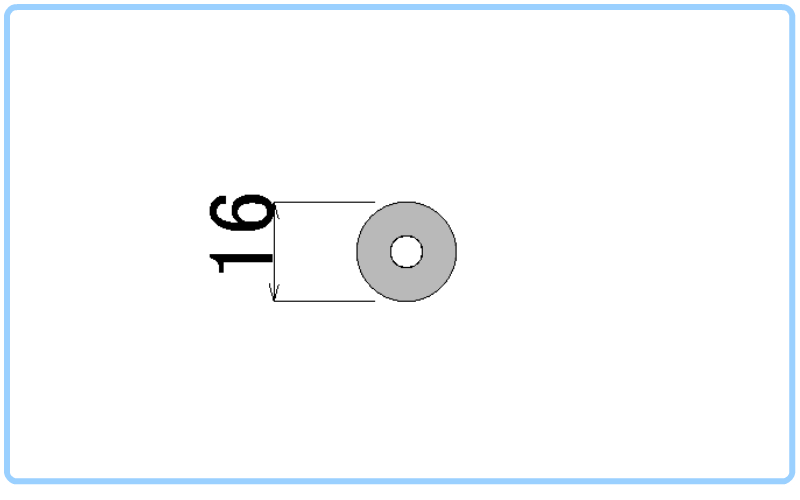

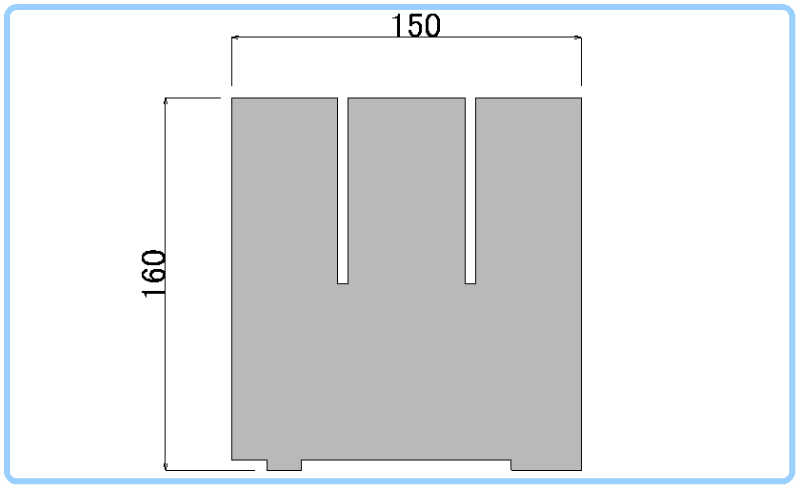

▮ 2D /3D CADデータは必要ですか？　サンプルや手書き図面で製作できますか？

◎ CAD図面や３Dデータが有りますと助かります。
　（拡張子は、2D CADはDXF や DWG等、 3Dデータは IGES や STEEP等、その他も多数開けます。）
◎ CAD図面が無くても「PDF図面」「手書きの図」「型紙」「現物」「寸法の分かる写真」等で製作可能です。

▮ 3D CADデータのみで製作可能ですか？

◎ はい、３Dデータのみで製作可能です、ASSYで製作した3Dデータで製作可能です。
　寸法公差が有る場合は部分的に指定して頂ければ大丈夫です。

▮ レーザー切断可能な寸法は？

◇　レーザー切断可能な板厚は？

◎ ステンレス：ｔ0.3～ｔ10（窒素でのクリーンカット）
◎ 鉄　　　：ｔ0.3～ｔ14　
◎ アルミ　　：ｔ0.4～ｔ9
◎ チタン　　：ｔ0.3～ｔ5（エアーでのカット）

◇　レーザー切断可能な材料寸法は？

◎ 加工可能な最大板サイズは1,500×3,000です。

▮ タップ加工、皿もみ加工、ヘミング曲げ、C/R面取り可能です。

◎ タップ加工はM3～加工可能です。
◎ 皿もみは切削での加工と、プレス成型での皿バーリングが可能です。
◎ ヘミング加工はｔ2㎜まで可能です。
◎ C面取り、R面取りはハンド仕上げ又は、面取り機での加工が可能です。

▮ 表面処理は？

◎ 各種メッキ加工、各種塗装、アルマイト処理、バフ研磨、へアライン加工、ウェットブラスト加工、バレル研磨、等が可能です。

▮ 注文ロットは？　納期は？

◎ 数量は１～10枚などの小ロットから、～1000枚以上のロットまで幅広く受け付けております。
◎ 納期は、急ぎの翌日出荷（要相談）、通常の1週間から10日、数量が多い場合には分納等のご相談させていただきます。
（ミガキ材・バネ材・CSP・316L等は材料仕入れに時間が掛かる場合がございますので、15日以上ほど掛かる場合がございます。)

▮ 見積り、加工、発送、お支払いについて。

◎ 見積もりはお電話やメールにてお気軽にご相談ください。
◎ 加工依頼はメールやお電話で注文して頂ければよいです、金額が大きい場合は注文書を書いてい頂くと助かります。
◎ 発送はヤマト運輸、福山通運、西濃運輸と取引しております。
◎ お支払いは、製品と一緒に「納品書・請求書」を同封いたします、品質を確認して頂きOKで有れば、一ヵ月以内に請求書に記載してある口座にお振込み頂くようにしております。
締めでに取引希望に場合はご連絡ください、よろしくお願いいたします。
